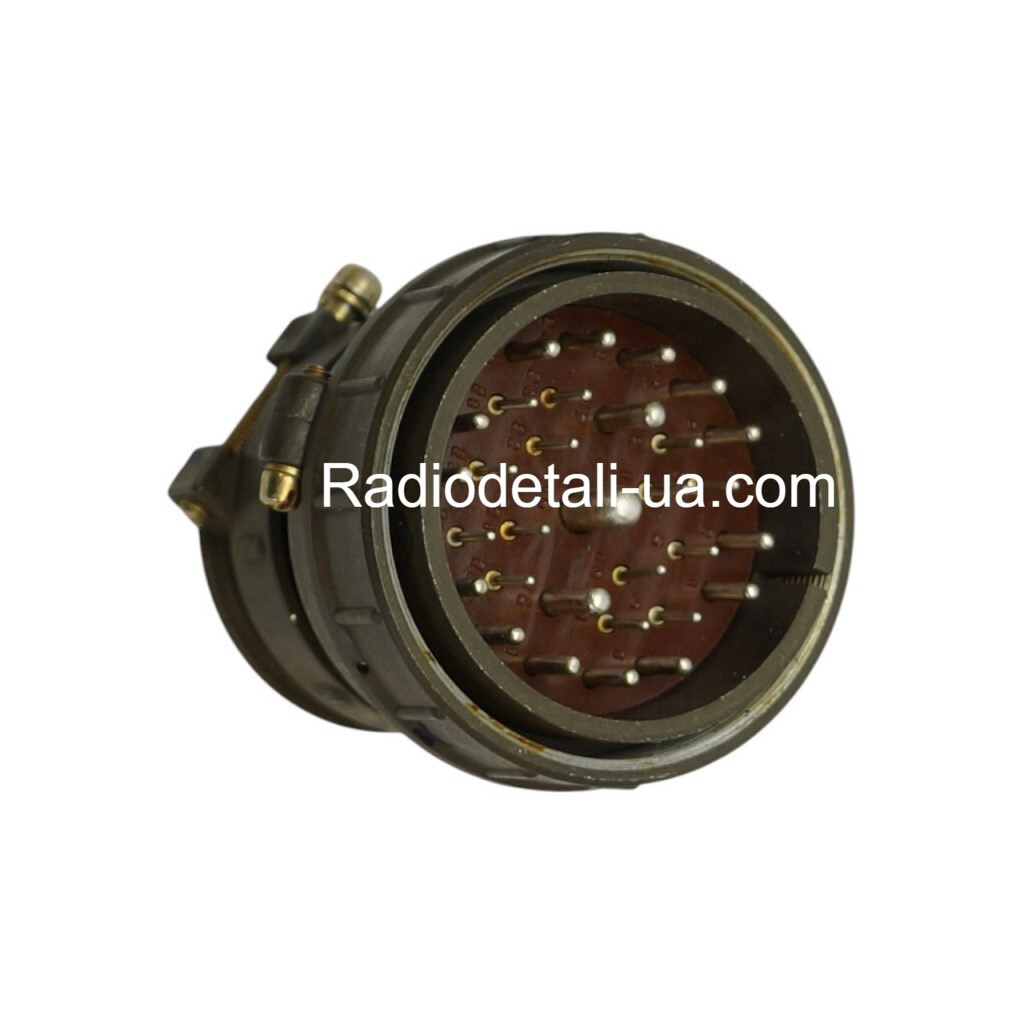

Шр60п31нг1

Ось опис роз'єму ШР60П31НГ1 (зазвичай це стандартний силовий/сигнальний циліндричний низькочастотний з'єднувач вітчизняного виробництва):

 Загальна інформація

ШР60П31НГ1 — це кабельна вилка із серії роз'ємів ШР для електричних ланцюгів постійного та змінного струму (частота до 3 МГц), з нарізним зчленуванням і 31 контактом.

 Розшифрування позначення

• ШР — тип роз'єму (циліндричний низькочастотний з'єднувач)

• 60 — умовний розмір корпусу

• П — конструктивне виготовлення з прямим патрубком (кабельна частина)

• 31 — кількість контактів

• Н — гайка патрубка для неекранованого кабелю

• Г — вилка (Т. є. частина з контактними штирями)

• 1 — код поєднання контактів (комбінація діаметрів)
  👉 числа 1 означають:
   • 14 контактів Ø 1,5 мм
   • 14 контактів Ø 2,5 мм
   • 2 контакти Ø 3,5 мм
   • 1 контакт Ø 5,5 мм

Якщо наприкінці стоїть Н (як у ШР60П31НГ1Н) — це ще й покриття контактів нікелем (без літери — срібло).

 Основні електричні характеристики

(примірні, типові для серії ШР60)

• Робоча напруга: до ~850 В (ампл.)

• Робочий струм на контакт:
   • Ø 1,5 мм — ~20 А
   • Ø 2,5 мм — ~35 А
   • Ø 3,5 мм — ~50 А
   • Ø 5,5 мм — ~100 А

• Опір ізоляції: ≥ 5000 МОм

• Кількість циклів зчленування/розчування: ~500

 Застосування

Цей роз'єм застосовують для:

• під'єднання кабелів живлення або сигналів у обладнанні

• у побутових і промислових електричних ланцюгах

• у пристроях, де важливі надійні багатоконтактні з'єднання

 Взаємодіючі частини

Відповідальною частиною для ШР60П31НГ1 (вилки) зазвичай є розетка приладова або кабельна серії ШР60 з тією самою кількістю контактів, наприклад ШР60П31ЭГ1.
