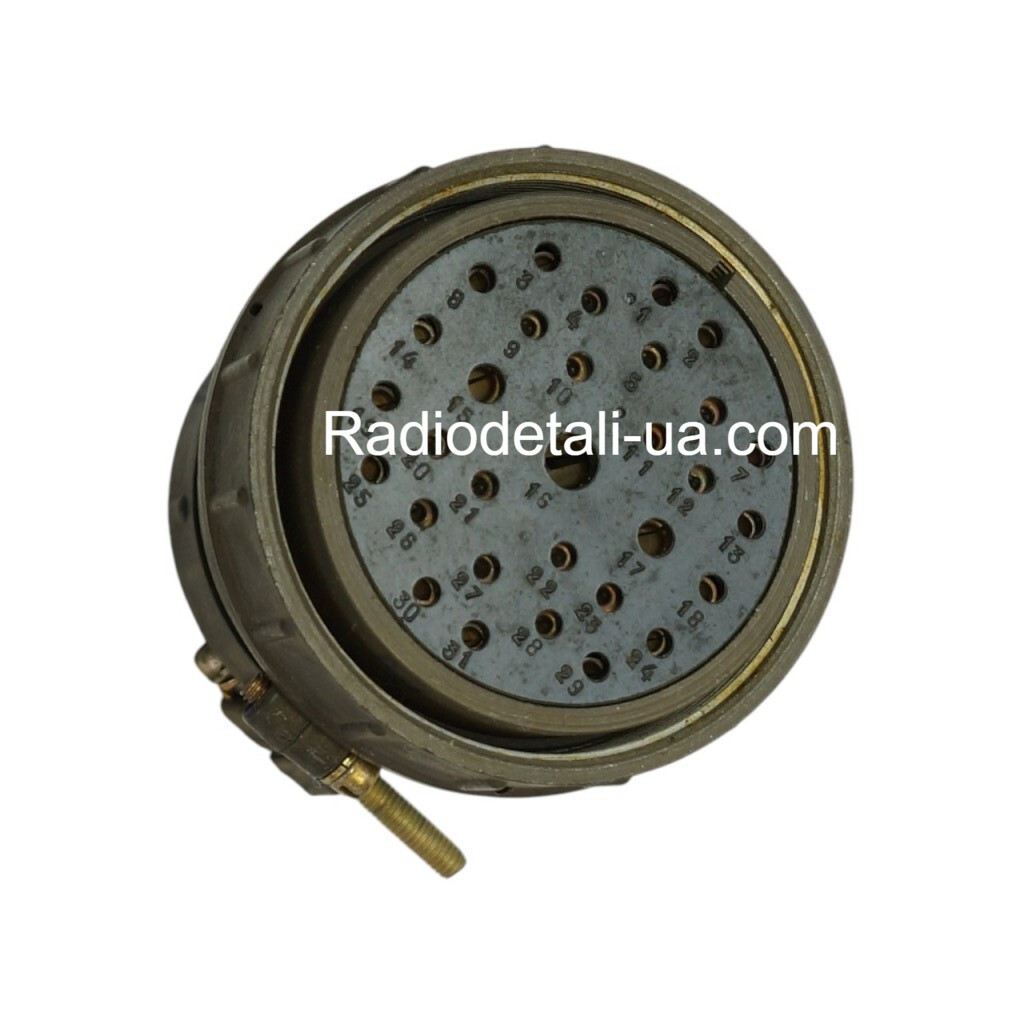

Шр60п31нш1

ШР60П31НШ1 — це циліндричний електричний з'єднувальний роз'єм серії ШР (Штепсельний Роз'єм), що застосовується для під'єднання кабелів і дротів у низькочастотних електричних ланцюгах.

 Як розшифровується позначення

Разбор кода ШР60П31НШ1:

• ШР — серія роз'ємів (штировий, циліндричний)

• 60 — умовний розмір корпусу (приблизний діаметр/типорозмір)

• П — з прямим патрубком (для кабелю)

• 31 — кількість контактів

• НШ — кабельна частина (штекер/розетка; тут НШ зазвичай означає «кабельна частина-штепсель»)

• 1 — вид виконання/ модифікації виробу

 Призначення

Роз'єм ШР60П31НШ1 предназначен для:

• роботи в електричних ланцюгах постійного та змінного струму частотою до 3 МГц

• за робочої напруги до 850 В

• використання з екранованими або неекранованими кабелями

• з'єднання кабельної частини з приладовою частиною (вилка | розетка)

 Основні характеристики (типові)

Важливо: точні параметри залежать від конкретного виробника та виконання, але загальні відомості:

• Кількість контактів: 31

• Тип контактів: круглі штирі/гнізда

• Монтаж: пайка на кабель

• Кліматичне виготовлення: УХЛ (широкий діапазон робочих умов)

• Температура експлуатації: приблизно -60 °C … +60 °C

• Метод зчленування: нарізний

• Застосування: внутрішня та зовнішня із захистом від пилу/вологи (за умови захисту споживачем)

 Взаємозв'язані частини

Роз'єм ШР60П31НШ1 зазвичай є розеткою кабельний (частина для кабелю).
Йому відповідає виделка приладова/блискова, например:

• ШР60П31ЭШ1 — вилка приладова (блокова) для з'єднання з кабельною частиною ШР60П31НШ1.

 Застосування

Такі роз'єми серії ШР широко використовуються в промисловій, транспортній та іншій техніці для надійного механічного та електричного з'єднання ланцюгів живлення й сигналів, де потрібна багатоконтактна рознімна муфта із захистом і можливістю частого під'єднання/вимкнення.
