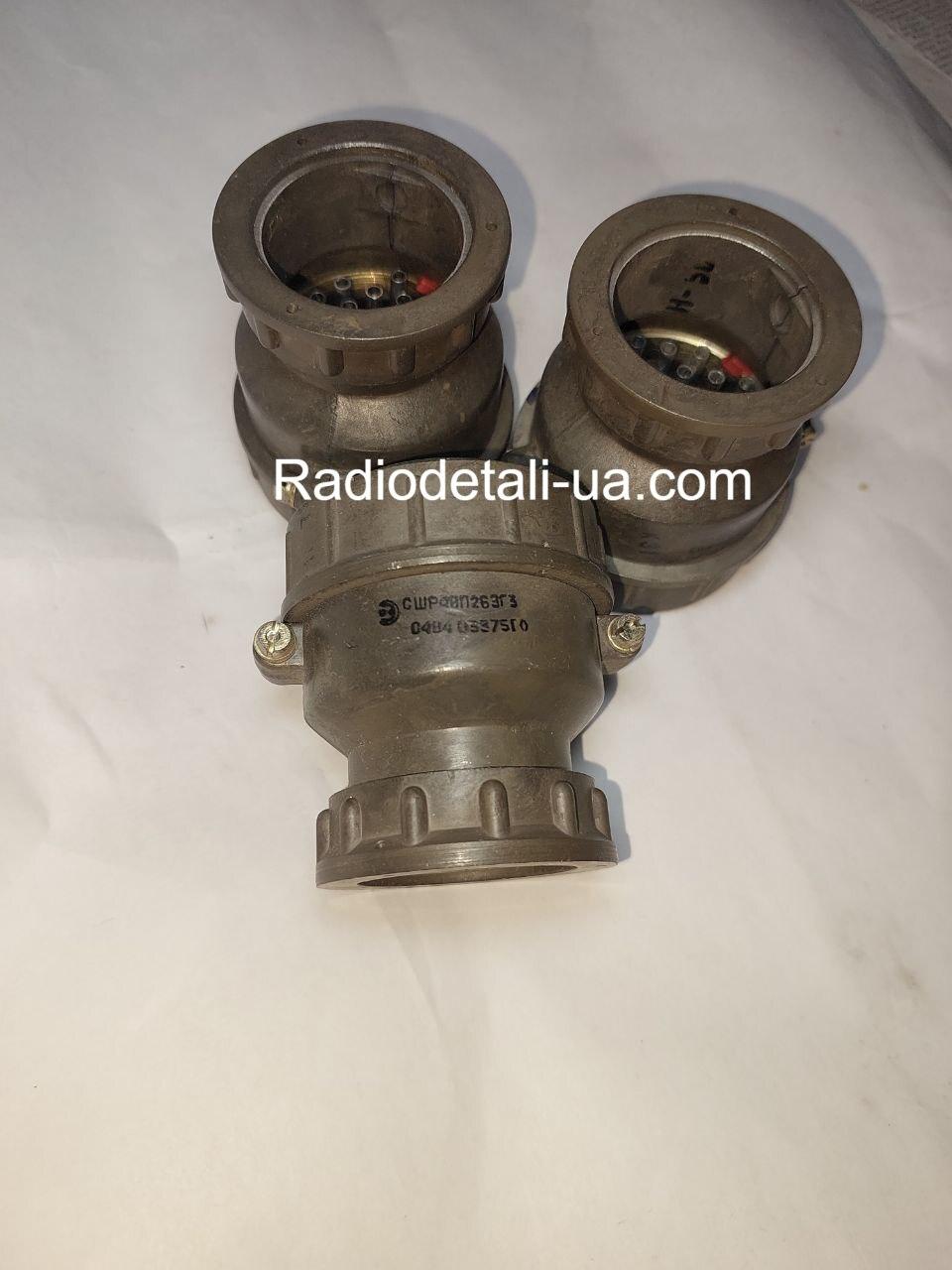

Сшр48п26эг3

Роз'єм із маркуванням СШР48П26ЕГ3 — це частина серії СШР (з'єднувачі штирові радіокеровані), що застосовуються в промисловій, авіаційній і військовій апаратурі для з'єднання електричних ланцюгів.

Ось розшифрування й опис кожного елемента позначення:

Позначення: СШР48П26ЕГ3

• СШР — з'єднувач штировий (радіо)

• 48 — типорозмір корпусу (діаметр корпусу в умовних одиницях)

• П — вилка (рухова частина з контактними штирями)

• 26 — кількість контактів

• Е — з екранувальним покриттям (для електромагнітної сумісності)

• Г — герметичне виготовлення

• 3 — тип кріплення (зазвичай означає гайку, затискач або певну конструкцію роз'єму за ГОСТом)

Короткий опис:

• Тип: Виделка (чоловіча частина роз'єму)

• Кількість контактів: 26

• Тип контактів: Штировий (чоловічий)

• Покриття: Екрановане

• Виготовлення: Герметична

• Кріпити: Тип 3 (часто — нарізне або під гайку)

• Застосування: В умовах, де потрібна герметизація, захист від ЕМП і надійність — авіація, космос, промисловість.

 Примітки:

• Ці роз'єми випускаються за ГОСТом, часто аналогічні MIL-роз'ємам.

• Для під'єднання потрібна відповідна частина — розетка з маркуванням СШР48Ш26ЭГ3 (де "Ш" — гніздо).
