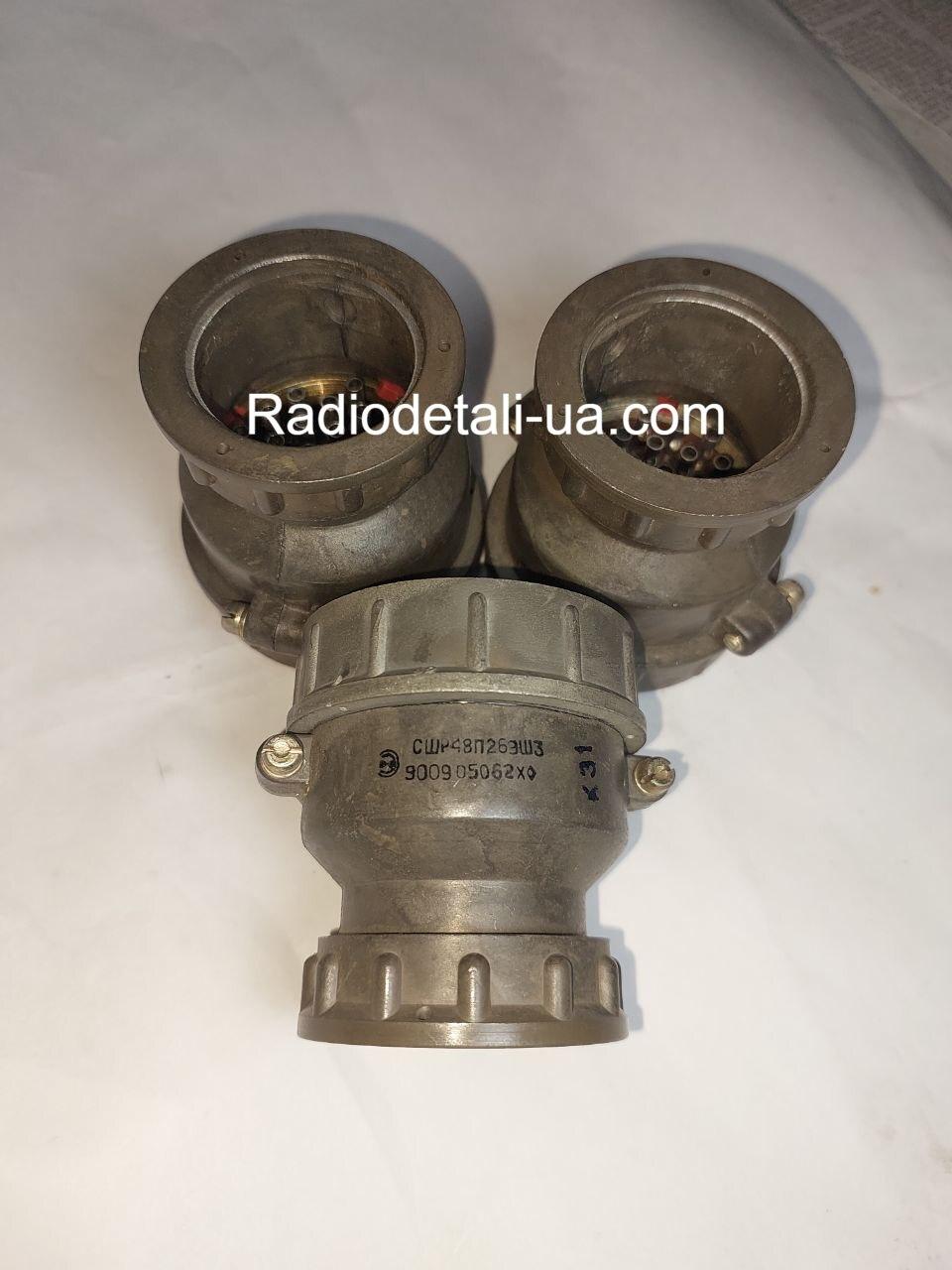

Сшр48п26эш3

СШР48П26ЕШ3 — кабельну розетку (з'єднувач) — циліндричний низькочастотний негерметичний роз'єм із 26 контактами, який зазвичай використовується в радіоелектронній апаратурі

Опис і технічні характеристики

СШР48П26ЕШ3 — стандартний вітчизняний сполучник, корпус якого має умовний розмір 48. Основні параметри:

• Кількість контактів: 26

• Конфігурація:

  • П — з прямим патрубком (кабельний варіант)

  • Е — гайка для екранованого кабелю

  • Ш — розетка (для кабельної частини)

  • 3 — умовне поєднання контактів

• Максимальна напруга: до 850 В

• Робочий струм: приблизно 20 A на контакт

• Опір контактів: до 1 мОм (або 1,3 мОм)

• Опір ізоляції: не менш ніж 5000 МОм

• Напрацювання та ресурс: не менш ніж 1000 год, до 500 зчленувань/роз'єднань

• Умови експлуатації:

  • Температура: від -60 °C до +60 °C (у разі перегрівання до +110 °C)

  • Вібрація: 1-5000 Гц, прискорення до 300 м/с2

  • Механічні удари: до 5000 м/с2 (одинокі), до 350 м/с2 (багаторазові)

Сфера застосування

Цей з'єднувач використовується для під'єднання кабелів у радіоелектронній та радіотехнічній апаратурі загального та спеціального призначення. Його найчастіше застосовують там, де потрібне надійне електромеханічне з'єднання з можливістю частого монтажу/демонтажу та стійкістю до вібрації й ударів
