Сшр48п20эш2

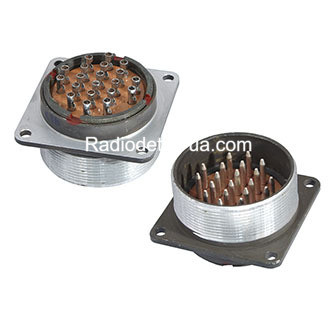

Ось докладний опис СШР48П20ЕШ2 вилка (блокове вироблення, без патрубка):

 Загальна інформація

• Тип з'єднувача: СШР (циліндричний, низькочастотний).

• Виготовлення: блокова вилка без патрубка. Позначення:

  • «П» — без патрубка,

  • «Ш» — вилка,

  • «20» — 20 контактів,

  • «Е» — гайка патрубка для екранованого кабелю (у цьому разі без патрубка),

  • «2» — варіант поєднання контактів

Характеристики

Габарити й експлуатаційні умови

• Розміри: приблизно 59,5 мм у діаметрі та 68,1 мм завдовжки

• Вага: приблизно 102,5 г (за інформацією магазину)

• Температурний діапазон:

  • робоча температура: від -60 °C до +60 °C,

  • з урахуванням перегрівання контактів: до +110 °C;

• Умови за тиском: працює за атмосферного тиску до ~1.3×10-4 Па (≈10-6 мм рт. ст.);

• Стійкість:

  • синусоїдальна вібрація: до 5000 Гц і прискорення до 300 м/с2;

  • механічні удари: одиночні до 5000 м/с2, багаторазові до 350 м/с2;

  • лінійне прискорення до 2000 м/с2

Сфера застосування

• Призначений для роботи в електричних ланцюгах змінного та постійного струмів частотою до 3 МГц.

• Найчастіше використовується в радіо- та радіотехнічних приладах, а також у спеціальній електроніці для під'єднання й комутації блоків і приладів
