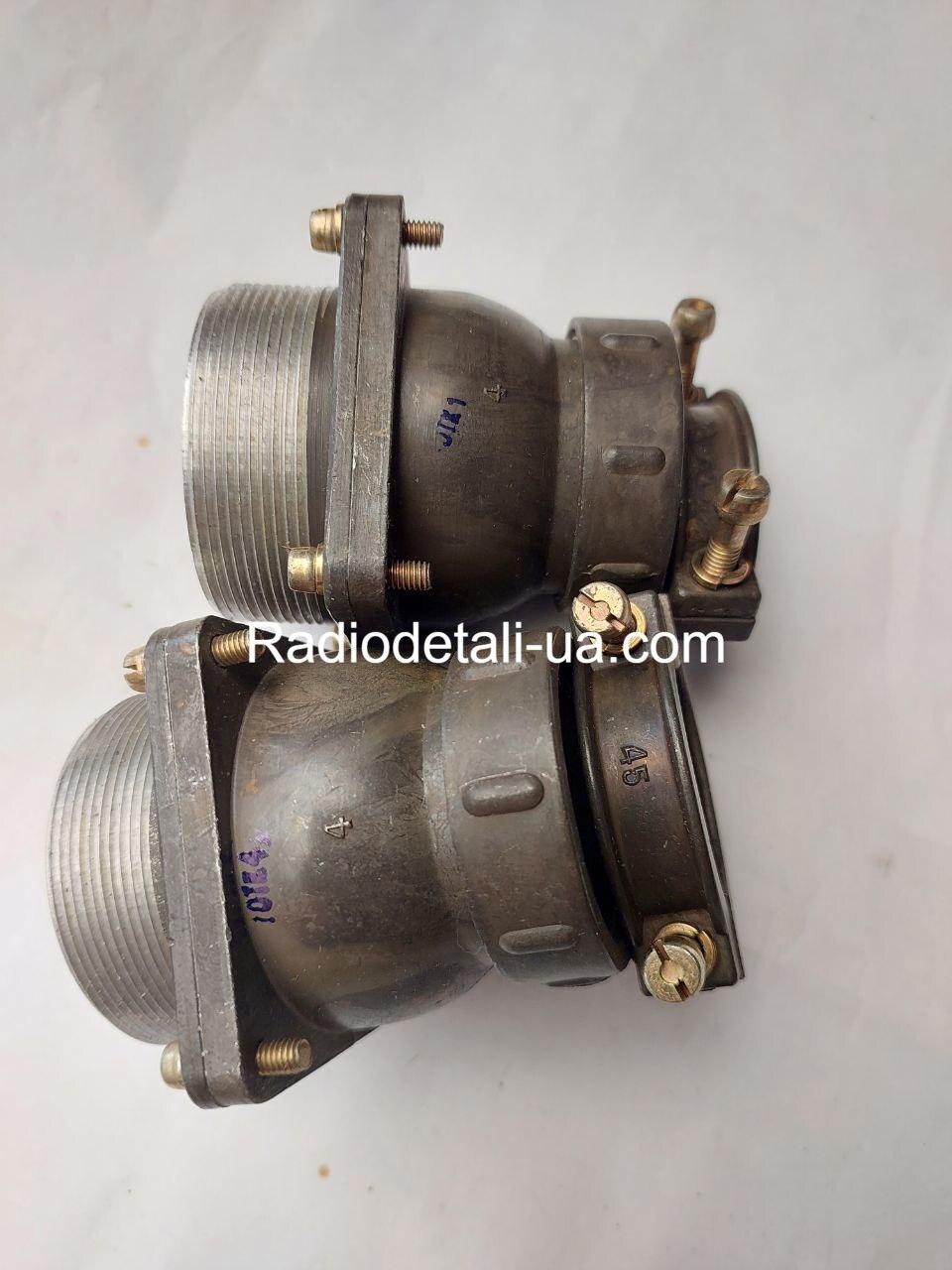

Шр48пк20нг1

Загальне призначення

Циліндричний низькочастотний приладовий (блоковий) з'єднувач призначений для ручного з'єднання/роз'єднання електричних ланцюгів постійного та змінного струму частотою до 3 МГц за амплітудної напруги до 850 В

Використовується в радіо-, електроапаратурі та промислових системах для монтажу з неекранованими кабелями

Складається з розетки в бочечку з прямим патрубком і гайкою (для неекранованого кабелю)

 Розшифрування позначення

• ШР — циліндричний штепсельний з'єднувач негерметичний

• 48 — умовний розмір корпусу

• ПК — приладне вироблення з прямим патрубком

• 20 — кількість контактів

• Н — гайка для неекранованого кабелю

• Г — розетка (гніздо)

• 1 — варіант компонування контактів

⚙️ Технічні характеристики

Конструкція та монтаж

• Корпус циліндричний, негерметичний, поляризація — одношпонкова

• Монтаж-пайка, застосовується з неекранованими кабелями (гайка «Н»).

• Для захисту від атмосферних впливів необхідний навіс під час зовнішнього встановлення.

 Поєднувані пари

Підходить до кабельних або приладових виделок серії ШР48 — наприклад, ШР48П20НГ1, ШР48П20ЕГ1, ШР48У20НГ1 та ін.

 Виведення

Розетка ШР48ПК20НГ1 — міцний і надійний циліндричний роз'єм із 20 контактами, здатний витримувати високі струми та навантаження. Оптимальний для жорстких умов експлуатації, включно з вібрацією, ударами та широким температурним діапазоном.
