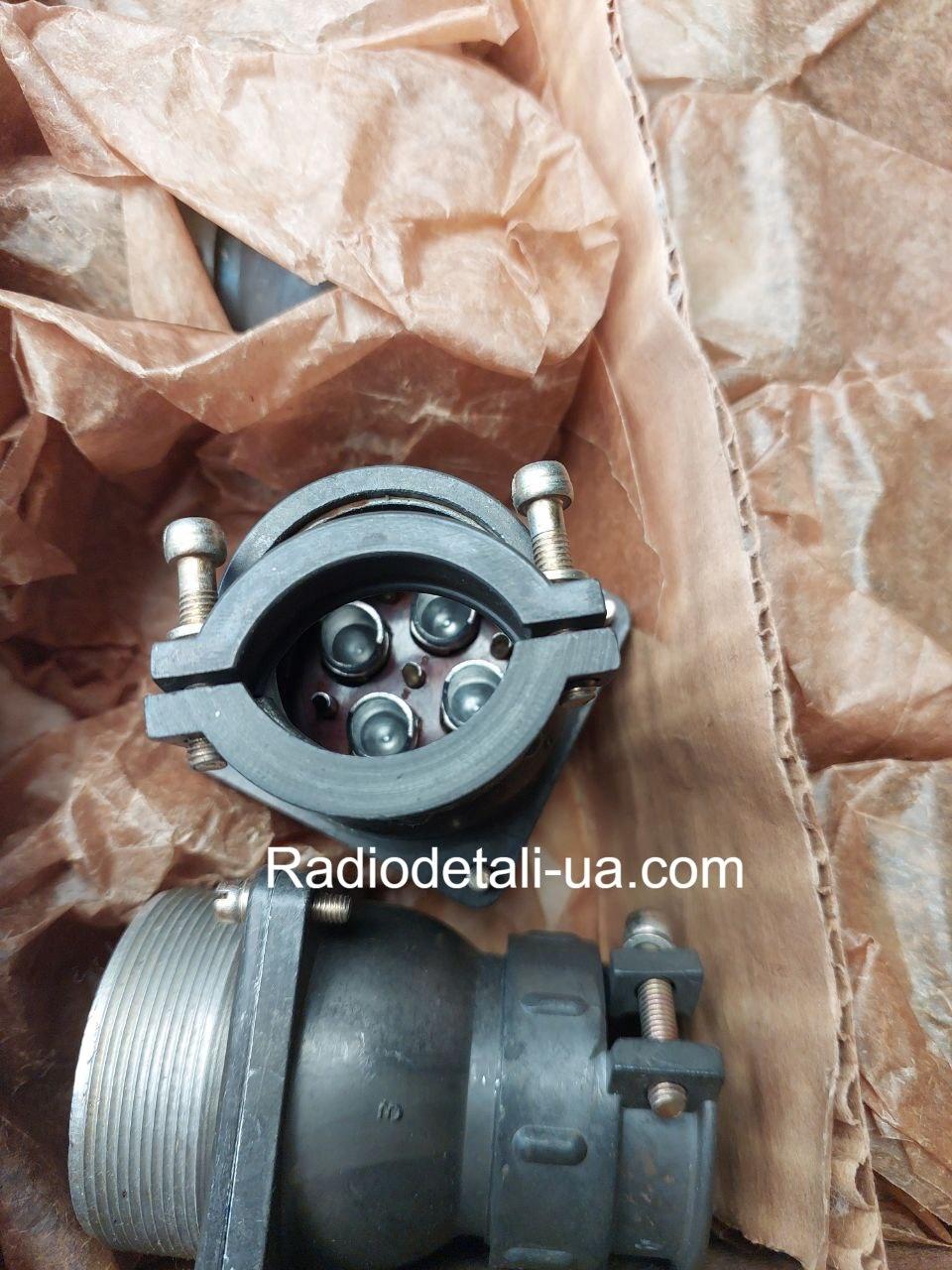

Шр48пк9нш7

Роз'єм ШР48ПК9НШ7 належить до серії герметичних круглих з'єднувачів типу ШР (широко найпоширеніші радянські та російські промислові роз'єми). Нумо розберемо позначення частинами:

Розшифровка «ШР48ПК9НШ7»:

• ШР — Штепсельний Роз'єм (герметичний, нарізне з'єднання).

• 48 — типорозмір роз'єму (номір умовного габариту корпусу, впливає на діаметр корпусу та кількість контактів).

• П — вилка (рухома частина роз'єму).

• К — кабельне вироблення (з кабельним введенням).

• 9 — кількість контактів.

• НШ — позначення контактів:

  • Н — наявність напрямних штифтів.

  • Ш — штировий контакт (чоловічий).

• 7 — ключ (варіант взаємного розташування напрямних штифтів і пазів, щоб уникнути помилкового з'єднання).

Загальний опис:

• Тип з'єднання: нарізне з байонетною фіксацією (був).

• Матеріал корпусу: алюмінієвий сплав, покриття — анодування або лак.

• Контакти: штирові (у відповідь частині будуть креса — «Г»).

• Герметичність: зазвичай IP65-IP67.

• Застосування: промислова техніка, військова електроніка, транспорт, зв'язок.

• Діапазон робочих температур: зазвичай — 60... +85 °С.

Відповідна частина:
Для цього роз'єму потрібна розетка: наприклад, ШР48ПГ9В7 (гніздова частина).
