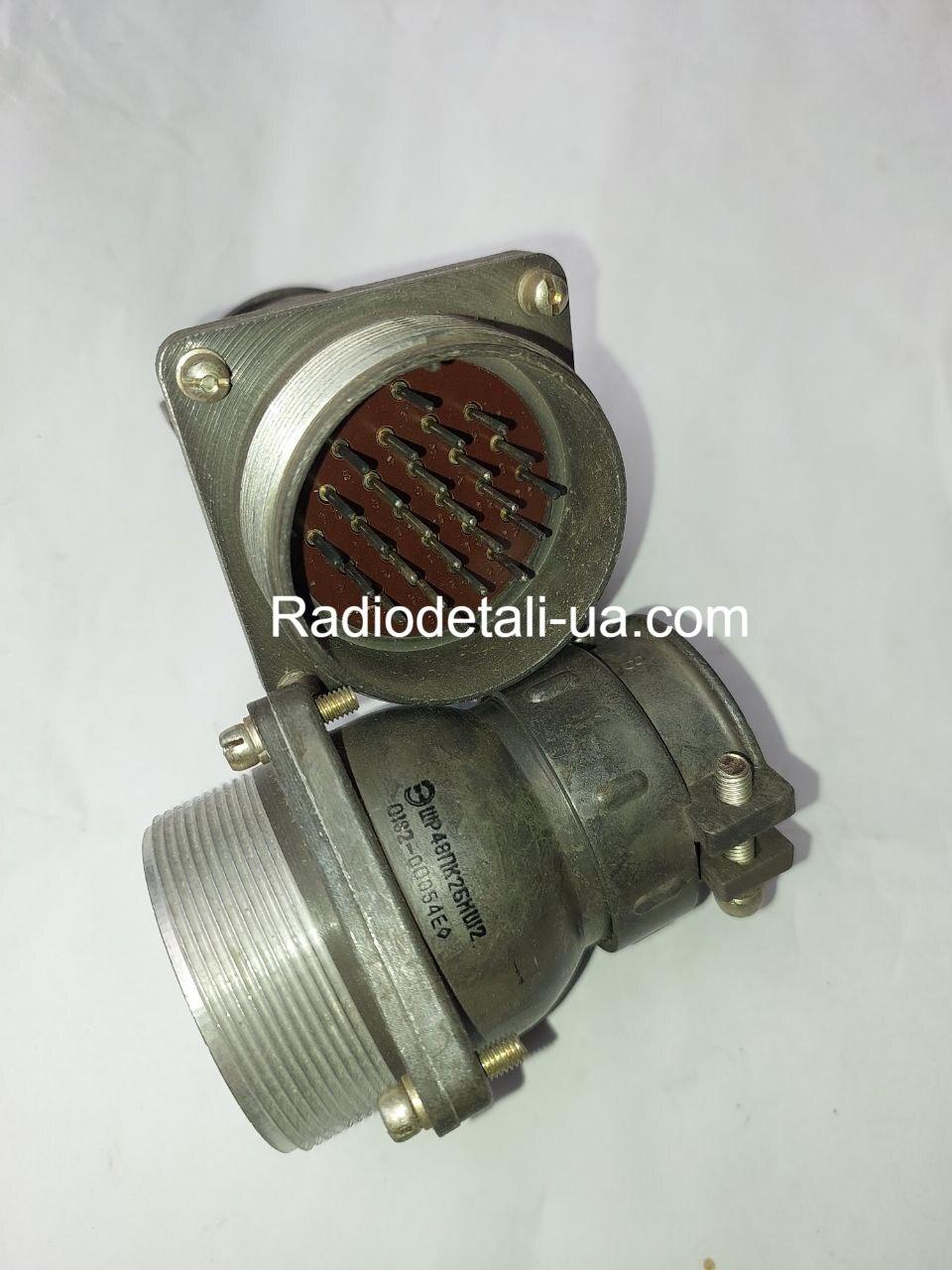

Шр48пк26нш2

Ось докладний опис вилки ШР48ПК26НШ2 (приладна, блокова, з прямим патрубком і гайкою для неекранованого кабелю):

 Призначення та сфера застосування

• З'єднувач циліндричний низькочастотний, призначений для з'єднання/роз'єднання електричних ланцюгів постійного та змінного струмів (до 3 МГц) за напруги до 850 В (амплітудне значення)

• Використовується в електро- та радіоапаратурі, підходить для приладового монтажу

 Конструкція та матеріали

• Корпус блоковий (приладний), з прямим металевим патрубком і гайкою для кріплення неекранованого кабелю

• Нарізне зчленування, одношпонкова поляризація корпусу

• Контакти: покриті сріблом і нікелем; монтаж — паяння

• Кліматичне виготовлення — УХЛ2 за ГОСТ 15150-69; негерметичний корпус допускає внутрішній монтаж (за умови захисту під час зовнішнього використання)

Основні технічні характеристики

• Контактів: 26 шт., діаметр ~ 1,5 мм.

• Макс. ток на контакт: ~20 A; загальне навантаження — до ~234 A

• Мінімальний опір контакту: ≤ 2,5 мОм (при Ø 1,5 мм)

• Ізоляція: ≥ 5000 МОм

• Ударостійкість: до 5000 m/s² (500 g), вибрации до 300 m/s² (30 g) при 1–5000 Гц

• Робочий температурний діапазон: −60...+60 °C (у перевантаженні — до +110 °C)

• Робочий тиск (атмосферний): от 1,3×10⁻⁴ Па

• Наработка на отказ: ≥ 1000 год, ресурс зчленувань ~ 500 циклів

• Термін зберігання: до 15 років від дати виготовлення

 Розшифрування позначення ШР48ПК26НШ2

• ШР — тип з'єднувача.

• 48 — умовний розмір корпусу.

• ПК — приладова частина з прямим патрубком.

• 26 — кількість контактів.

• Н — гайка для неекранованого кабелю.

• Ш — вилка (чоловічі контакти).

• 2 — варіація поєднання контактів

• Контакти покриті нікелем (немає "М" означає корпус не пластиковий)

 Аналоги та сумісність

• Сумісний із розетками кабельного та приладового типу серій ШР48П..., ШР48У... й аналогічними роз'ємами 2РТТ і 2РТ-А
