Шр48п9867

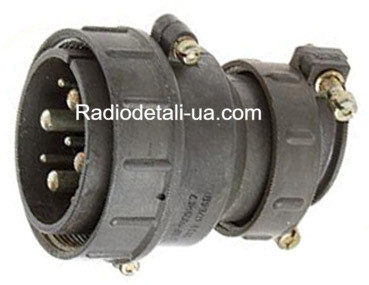

ШР48П9НГ7 — опис вилки

Позначення: ШР48П9НГ7
— ШР — Штепсельний Роз'єм (циліндричний)
— 48 — типорозмір серії роз'єму
— П — вилка (рухома частина роз'єму зі штировими контактами)
— 9 — кількість контактів (9 штирових контактів)
— Н — нормального виконання (звичайна кліматична категорія)
— Г — герметичне вироблення (ущільнення корпусу та кабельного введення)
— 7-код ключа (ключова позиція для взаємного орієнтування)

Призначення:
Циліндричний герметичний роз'єм типу ШР48П9НГ7 застосовується для з'єднання й роз'єднання електричних ланцюгів постійного та змінного струму. Використовується в промисловості, авіації, військовій та радіоелектронній техніці, де потрібна висока надійність і захист від вологи та пилу.

Особливості конструкції:

• Корпус вилки циліндричний, з нарізним з'єднанням із розеткою.

• 9 штирових контактів для під'єднання жил кабелю.

• Герметичний корпус і ущільнювальні елементи забезпечують захист від пилу та вологи (зазвичай ступінь захисту IP54-IP65, залежно від виконання).

• Матеріал корпусу — сплав алюмінію або іншого корозійностійкого матеріалу із захисним покриттям.

• Монтаж — з кабелем через кабельне введення з ущільненням.

Застосування:

• Електрообладнання транспорту та спецтехніки

• Зв'язок і радіотехніка

• Авіація та військове обладнання

• Промислова автоматика
