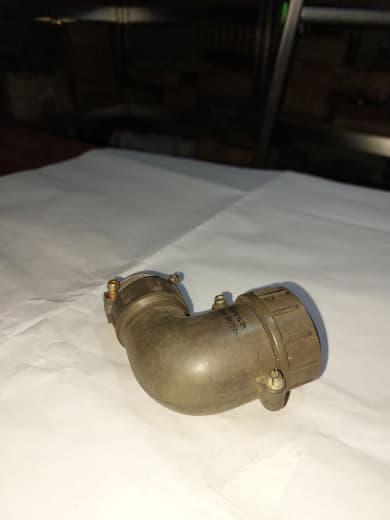

Шр36у15нг4

ШР36У15НГ4 — це позначення герметичного круглого з'єднувача (роз'єму) серії ШР (штіровий роз'єм), призначеного для з'єднання електричних ланцюгів у різних промислових і військових пристроях. Роз'єм забезпечує надійний контакт і захист від зовнішнього середовища.

Розшифрування позначення ШР36У15НГ4:

• ШР — Штировий Роз'єм (круглий з'єднувач).

• 36 — типорозмір роз'єму (діаметр нарізної частини корпусу).

• У — кліматичне виконання (У = помірний клімат за ГОСТ).

• 15 — кількість електричних контактів.

• Н — розетка (гнізо, з відповідною частиною — вилка).

• Г — герметичне вироблення.

• 4 — номер ключа (варіант взаємної орієнтації корпусів для винятку помилок під час з'єднання).

Основні характеристики:

• Тип контактів: гнізда (розетка).

• Кількість контактів: 15.

• Призначення: для герметичного з'єднання кабелів і приладів.

• Ступінь герметичності: підвищена, відповідає ГОСТ 17491.

• Матеріал корпусуалюмінієвий сплав із захисним покриттям.

• Приєднання: нарізне.

• Робоча напруга: до 850 В.

• Робочий струм: до 10 А (залежно від перерізу провідника).

• Температурний діапазон: від -60 до +85 °C (або вище — залежно від виконання).
