Шр32п1эг5

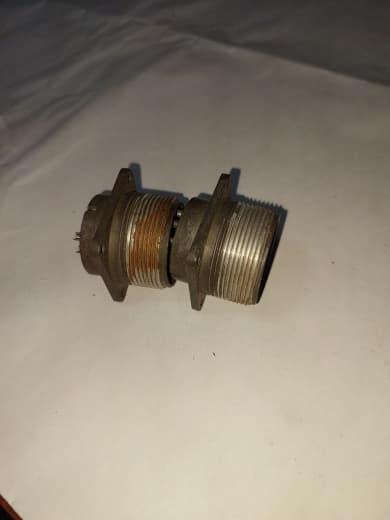

Розетка ШР32П1ЕГ5 являє собою низькочастотний циліндричний з'єднувач об'ємного монтажу з нарізним зчленуванням, призначений для використання в радіоелектронній та радіотехнічній апаратурі. Вона забезпечує надійне з'єднання електричних ланцюгів постійного та змінного струмів із частотою до 3 МГц і напругою до 850 В.

Основні характеристики:

• Тип з'єднувача: негерметичний

• Кліматичне виготовлення: УХЛ

• Умовний розмір корпусу: 32

• Тип корпусу: блоковий (приладний)

• Виготовлення монтажної частини: без патрубка

• Тип зчленування: нарізне

• Поляризація корпусу: одношпонкова

• Покриття контактів: срібло

• Способ монтажа: об'ємний, пайкою

• Кількість контактів: може варіюватися від 1 до 45

• Максимальний струм на одиничний контакт: до 200 А

• Максимальне струмове навантаження на з'єднувач: до 675 А

• Опір контактів: залежить від діаметра контакту, наприклад, для діаметра 1,5 мм — не більш ніж 2,5 мОм

• Опір ізоляції в нормальних кліматичних умовах: не менш ніж 5000 МОм

• Робоча температура довкілля: від -60 до +60 °C

• Зміна температур з урахуванням перегрівання контактів: от -60 до +110 °C

• Механічна міцність: витримує синусоїдальні вібрації в діапазоні частот від 1 до 5000 Гц із пришвидшенням до 300 м/с2, а також механічні удари одиничного впливу з пришвидшенням до 5000 м/с2

• Кількість зчленувань-розчленувань: до 500 циклів

• Термін зберігання: 15 років від дня виготовлення

Розетка ШР32П1ЕГ5 широко застосовується в різних галузях, включно з воєнною й промисловою електронікою, завдяки своїй надійності та стійкості до зовнішніх впливів.
