Шр32п8эг3

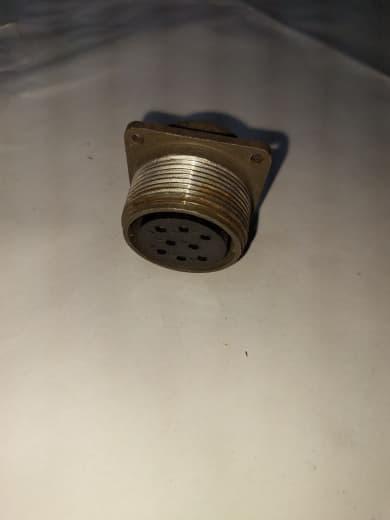

Розетка ШР32П8ЕГ3 — це низькочастотний циліндричний з'єднувач об'ємного монтажу з нарізним зчленуванням, призначений для використання в електричних ланцюгах постійного та змінного струмів частотою до 3 МГц за напруги до 850 В (амплітодне значення).

Основні характеристики:

• Тип: Приладна (блокова) розетка без патрубка.

• Кількість контактів: 8.

• Монтаж: Пайка.

• Зчленування: Нарізне з одношпонковою поляризацією.

• Покриття контактів: Срібло або нікель.

• Матеріал корпусу: Метал.

• Кліматичне виготовлення: УХЛ2 за ГОСТ 15150-69.

• Застосування: Використовується для з'єднання й роз'єднання електричних ланцюгів в електро- та радіоапаратурі.

Механічні характеристики:

• Вібрація: Діапазон частот 1-5000 Гц, прискорення до 300 м/с2 (30g).

• Одиничні удари: Прискорення до 5000 м/с2 (500 g).

• Багаторазові удари: Пришвидшення до 350 м/с2 (35g).

• Лінійні навантаження: Пришвидшення до 2000 м/с2 (200g).

• Зносостійкість: До 500 циклів зчленування й розчленування.

Маркування:

• ШР: Штепсельний роз'єм негерметичний.

• 32: Умовний розмір корпусу (діаметр 32 мм).

• П: Приладна частина без патрубка.

• 8: Кількість контактів.

• Е: Для екранованого кабелю.

• Г: Розетка (гнідо).

• 3: Виготовлення.

Застосування:
Розетка ШР32П8ЕГ3 широко використовується в електро- та радіоапаратурі для надійного з'єднання й роз'єднання електричних ланцюгів. Завдяки своїй конструкції та характеристикам, вона підходить для застосування в умовах, що вимагають стійкості до вібрацій і механічних навантажень.
