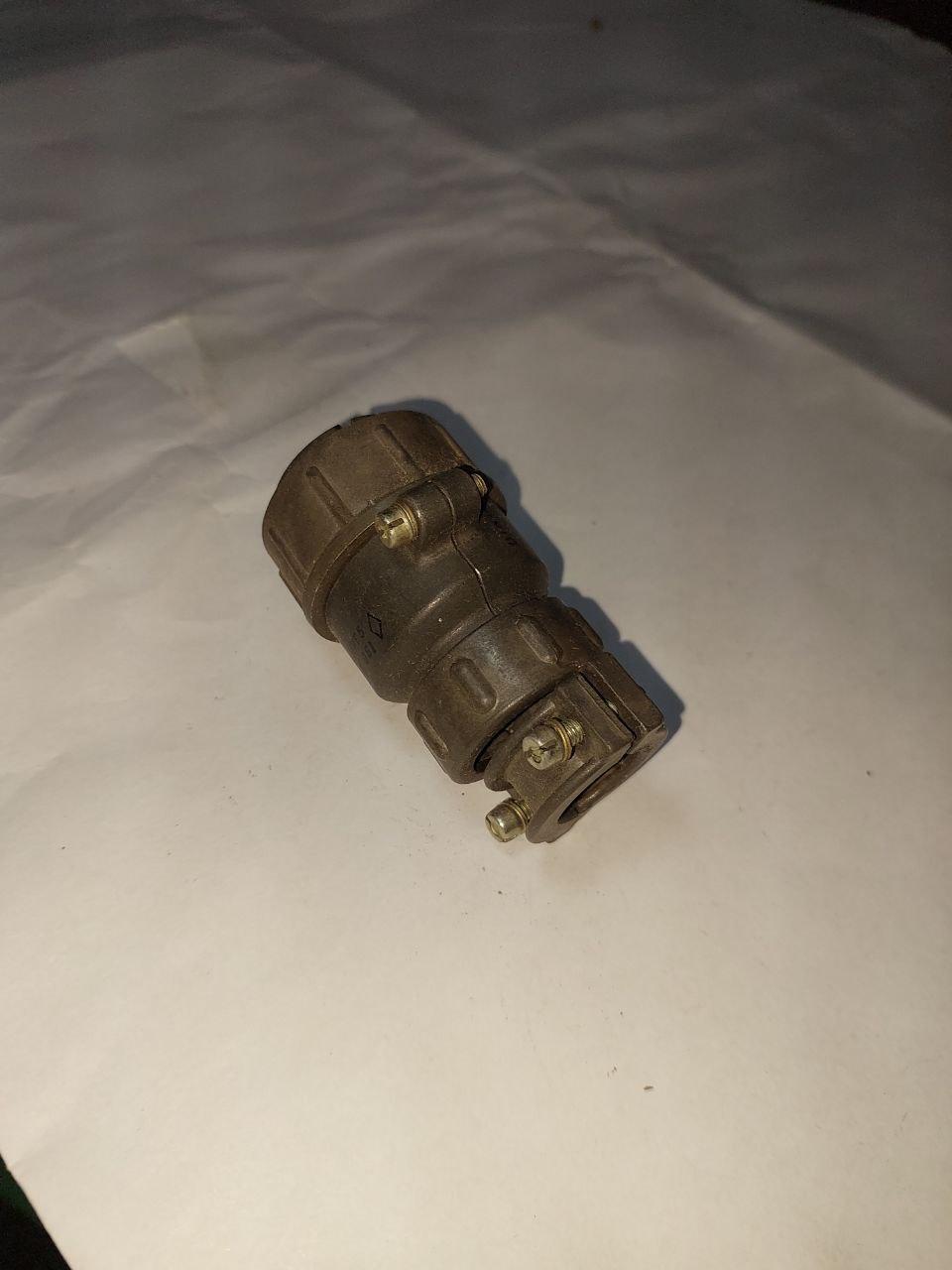

Шр32п1нш5

Роз'єм ШР32П1НШ5 — це тип електричного з'єднувача із серії ШР32 (широко застосовувані кругові роз'єми в промисловості та військовій техніці на території Украни).

Ось розшифрування й опис елементів позначення ШР32П1НШ5:

 Розшифрування маркування:

• ШР — Штекер Роз'ємний (або Штировий Роз'єм).

• 32 — Розмір умовного габариту корпусу (чим більше число, тим більший фізичний розмір корпусу та кількість можливих контактів).

• П1 — Тип і кількість контактів:

  • П — Вилка (панельне або кабельне штекер).

  • 1 — Умовний номер розміщення контактів (конфігурація контактної групи).

• НШ — Виконання:

  • Н — Напрямний (механічний ключ, що запобігає неправильному з'єднанню).

  • Ш — Штекер (вилка, зі штирковими контактами).

• 5 — Номер ключа (варіант механічного кодування для винятку помилкового під'єднання схожих роз'ємів).

 Основні характеристики (можуть варіюватися):

• Тип контактів: штиркові (штекер).

• Матеріал корпусу: алюмінієвий сплав з антикорозійним покриттям.

• Ступінь захисту: IP54-IP65 залежно від виконання й ущільнень.

• Температурний діапазон: от –60 до +85°C.

• Токове навантаження: до 10 А (залежно від конкретної контактної групи).

• Кількість контактів: залежить від варіанта П1 (потрібно дивитися таблицю відповідності для ШР32П1).

Застосування:

• Авіація, військова техніка, промислове обладнання.

• Під'єднання датчиків, приладів, систем зв'язку та керування.
