Шр32п10нш1

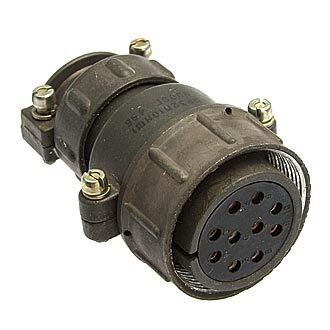

Роз'єм ШР32П10НШ1 — це один із представників серії круглих герметичних з'єднувачів типу ШР (штир-розетка), призначених для використання в різних галузях промисловості, включно з авіаційною, військовою та приладобудуванням.

Розберемо позначення ШР32П10НШ1:

 Розшифрування:

• ШР — Штировий Роз'єм (серія).

• 32 — Розмір габариту корпусу (діаметр нарізної частини).

• П — Тип з'єднувача:

  • П — Вилка (панельна або кабельна).

  • Р — Розетка.

• 10 — Кількість контактів.

• Н — Тип фіксації:

  • Н — Гвинтова фіксація (нормальна).

  • Б — Швидкознімна (байонетна).

• Ш1 — Тип контактів:

  • Ш — Штир (чоловічий контакт).

  • Г — Гніздо (жіночий контакт).

  • Цифра після літери (наприклад, 1) може вказувати на модифікацію або виконання.

 Опис ШР32П10НШ1:

• Тип: Виделка зі штировими контактами.

• Корпус: Круглий, металевий, з різзю для фіксації.

• Кількість контактів: 10.

• Фіксація: Нарізна (гвинтова).

• Виконування: Штировий (чоловічий) контакт.

• Монтаж: Панельний або кабельний (залежно від виконання корпусу).

 Основні характеристики (можливі, залежать від конкретного виконання):

• Номінальний струм: до 5-10 А (залежно від перерізу контактів).

• Номінальна напруга: до 400 В.

• Ступінь захисту: до IP67 (за наявності ущільнювачів).

• Температурний діапазон: −60…+85 °C.
