Шр32п12нг1

Роз'єм ШР32П12НГ1 — це один із типів круглих багатоштиркових з'єднувачів (роз'ємів) серії ШР (Штировий Роз'єм), що випускалися в СРСР і України для використання у військовій, авіаційній та промисловій електроніці. Розберемо його позначення й характеристики:

 Розшифрування позначення ШР32П12НГ1:

• ШР — штировий роз'єм (круглий).

• 32 — типорозмір корпусу (чим більше число — тим більше габарити та кількість контактів).

• П — вилка ( Рухома частина зі штирями; "розетка" позначається буквою Г).

• 12 — кількість контактів.

• НГ1 — кліматичне та конструктивне виготовлення:

  • НГ — кліматичне виконання "норметичне, герметичне".

  • 1 — модифікація корпусу або варіант ключа (механічного захисту від неправильного з'єднання).

 Основні характеристики:

• Кількість контактів: 12

• Форма: кругла

• Тип контактів: штирові (у вилки)/гніздяні (у розетки)

• Спосіб поєднання: байонетний або гвинтовий фіксатор (залежно від виконання)

• Матеріал контактів: зазвичай латунь із покриттям (наприклад, золодіння,ріб)

• Робоча напруга: до 600 В

• Токове навантаження: до 10 А (залежно від діаметра контакту)

• Температурний діапазон: -60 °C до +85 °C або більше, залежно від виконання

• Ступінь захисту: часто IP67 або вище (для герметичних варіантів)

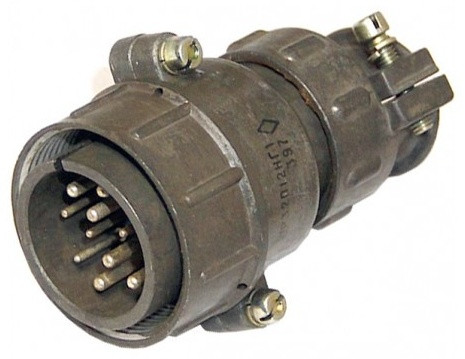

 Зовнішній вигляд

ШР32 — це масивний металевий круглий роз'єм із фіксатором, який часто використовується в обладнанні, де потрібне надійне та герметичне з'єднання.
