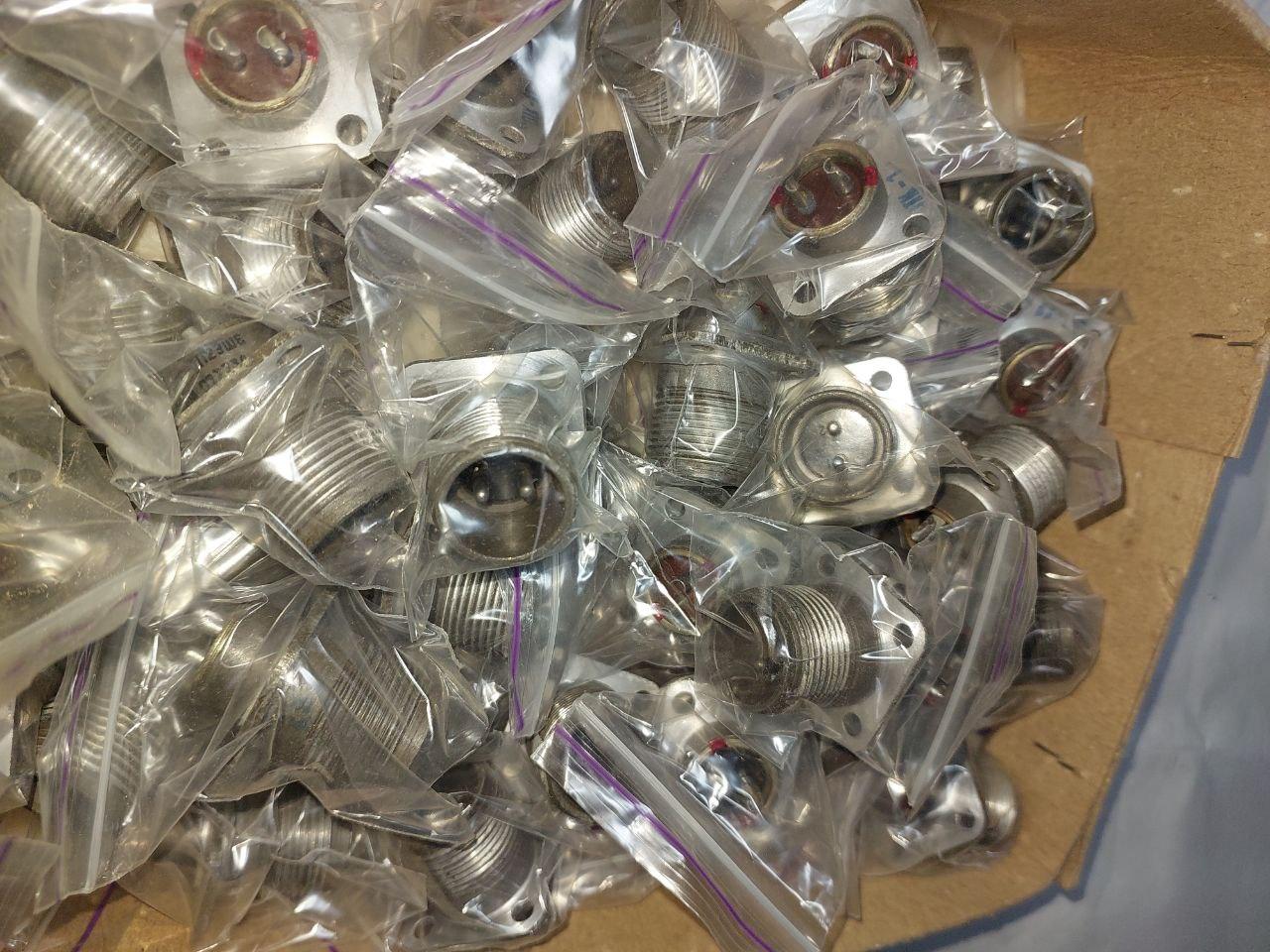

Шрг20п2эш6

ШРГ20П2ЕШ6 вилка

ШРГ20П2ЕШ6 вилка приладова без патрубка
З'єднувач ШРГ20П2ЕШ6 низькочастотний циліндричний герметичний для об'ємного монтажу з нарізною фіксацією зчленованого положення.
Призначений для роботи в електричних ланцюгах постійного та змінного струмів частотою до 3 МГц за напруги до 850 В (амплітудне значення).
Використовується для з'єднання й роз'єднання електричних ланцюгів (проводів, кабелів, вузлів і блоків) у різних типах електро- та радіоапаратури.
З'єднувачі ШРГ виготовляють два типи, 41 типономіналів, усього — 128 типоконструкцій.
З'єднувачі складаються з приладової (блокової) вилки.
Приладна вилка з'єднувача виготовляється без патрубка або з прямим патрубком.
З'єднання з'єднувачів нарізне, поляризація корпусів одношпонкова.
Призначені для монтажу з екранованими або неекранованими кабелями (проводами) за виглядом кінцевої гайки патрубка.
Покриття контактів — срібло.
Під'єднання дротів до хвостовиків контактів — методом паяння.
З'єднувачі ШРГ взаємозчленовані зі з'єднувачами ШР через НКЦС.434410.504ТУ і 2РТТ через ГЕ0.364.120ТУ.
Виготовляються для внутрішнього монтажу в кліматичному виконанні УХЛ за ГОСТ РВ 20.39.414.1.
Технічні умови:
бР0.364.040ТУ;
АСЛР.434410.017ТУ.
Гарантійний термін зберігання з'єднувачів ШРГ — 25 років від дня виготовлення.
Гарантійне напрацювання:
— 1000 годин у всіх режимах та умовах, що допускаються ТУ;
— 100 000 годин у полегшеному режимі.
Гарантійне напрацювання обчислюється в межах гарантійного терміну зберігання.
Розшифрування умовного позначення:
ШРГ20П2ЭШ6
ШРГ — тип з'єднувача;
20 — умовний розмір корпусу;
П-конструктивне виготовлення приладової частини: П — без патрубка; ПК — з прямим патрубком;
2 — кількість контактів;
Е — різновид гайки патрубка: Е — для екранованого кабелю; Н — для неекранованого кабелю;
Ш — тип контактів: Ш — вилка;
6 — позначення поєднання контактів (умовне число).
