Шр20п3эг7

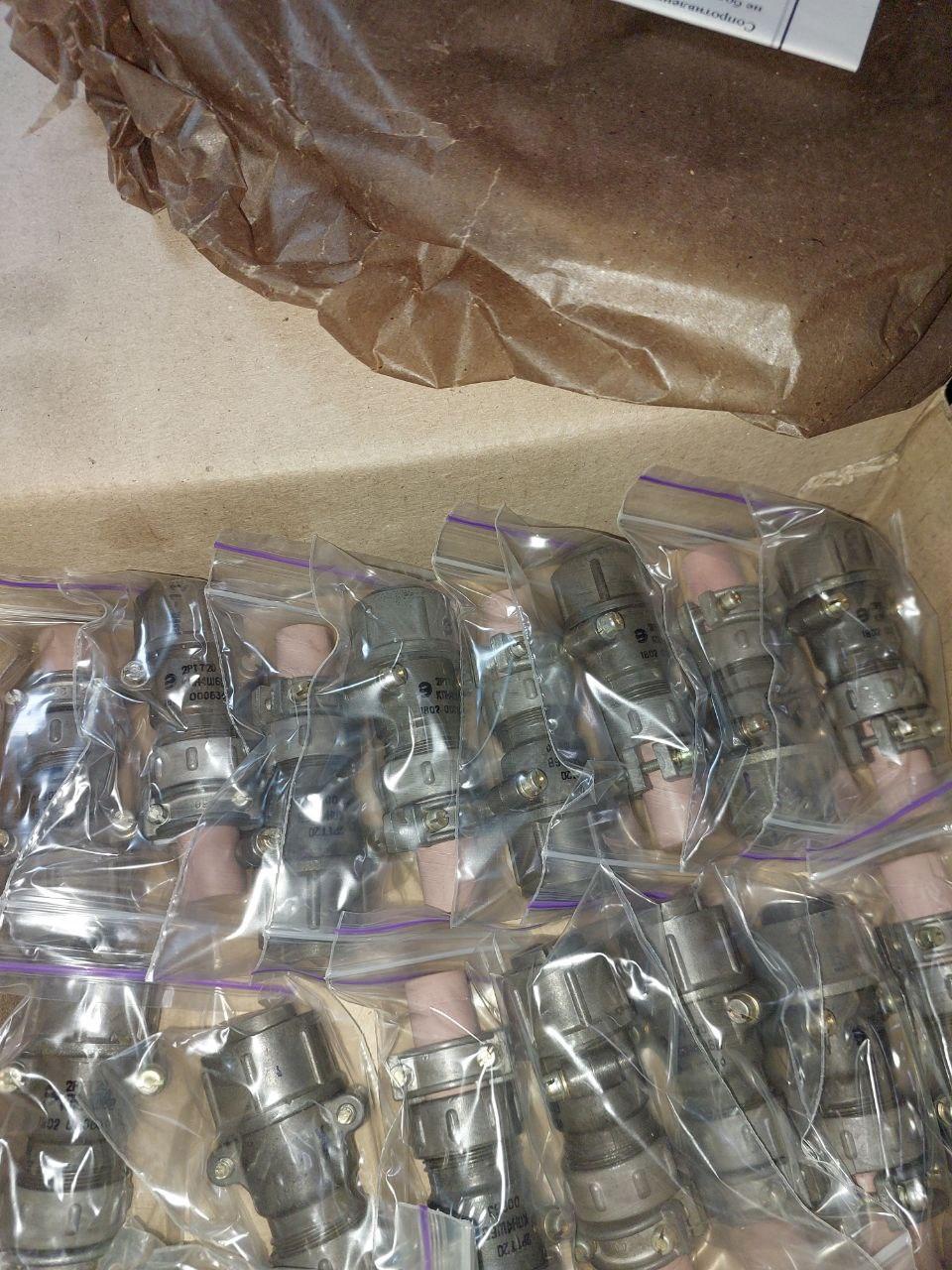

Вилка типу ШР20П3ЭГ7 — це один із роз'ємів серії ШР (штир-роз'єм), що широко використовуються в промисловій та військовій апаратурі на території колишнього СРСР і країн СНД. Нижче — розшифрування й опис:

🔧 Розшифрування позначення ШР20П3ЭГ7:

• ШР — штир-роз'єм (тип з'єднувача);

• 20 — умовний розмір корпусу (чим більше число, тим більше корпус і кількість контактів можлива);

• П — вилка (роз'єм зі штирями — "тато");

• 3 — кількість контактів (у цьому разі — 3 контакти);

• Е — електричне з'єднання (іноді може не бути);

• Г — герметичне вироблення (підвищений захист від вологи та пилу);

• 7 — номер ключа (механічний захист від неправильного з'єднання — ключовий виступ).

📦 Основні характеристики:

• Тип з'єднувача: круглий металевий;

• Кількість контактів: 3;

• Тип контактів: штирі;

• Виготовлення: герметичне (підходить для умов із підвищеною вологістю або запиленістю);

• Матеріал корпусу: зазвичай алюмінієвий сплав із гальванічним покриттям;

• Температурний діапазон: від −60 до +85 °C (залежно від конкретного виконання);

• Ступінь захисту: IP67 або аналогічна (для герметичних версій);

• Застосування: авіація, залізнична техніка, військова техніка, промислове обладнання.

🧷 Під'єднання:

Вилка ШР20П3ЭГ7 монтується за допомогою паяння до дротів. Відповідальною частиною буде розетка типу ШР20Н3ЭГ7 або аналогічна за посадковим місцем і ключем.
